帶開關電位器WH121-1產品簡介

WH121-1電位器也可叫旋轉電位器、帶柄電位器、帶開關電位器，因廣泛使用于收音機和音響產品上面，市場上也稱之為調音電位器。WH121-1電位器的調節柄有全柄、半柄、螺紋柄幾種樣式，長度有15-35mm。

帶開關電位器WH121-1技術參數

阻值范圍(Ohms) : 1K~500K

阻值偏差: ±20%

阻值變化特征: B

最高使用電壓:AC150V

額定功率: 0.125W

轉動噪音: <47MV

殘留阻值: Term.1-2 <20Ω

Term 2-3<20Ω

絕緣阻值: More than 100MΩ at DC500V

旋轉力矩: 20gf.cm~200gf.cm

軸柄推拉承受強度: 6.0kgf.cm Min.

旋轉壽命:10000cycles

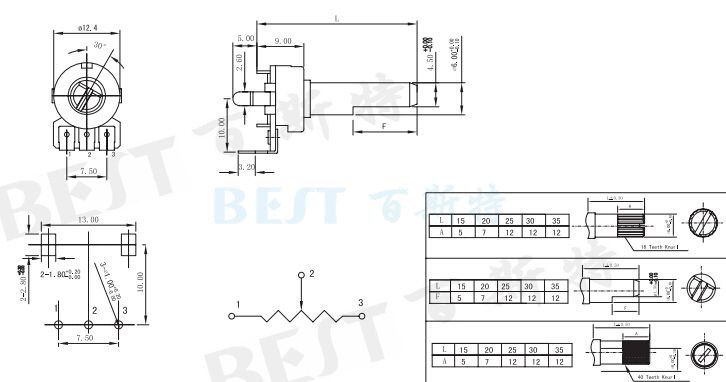

帶開關電位器WH121-1參考圖紙

單位:mm
